| fullCharacteristics | Характеристики
Область
применения преобразователей и кареток
|
ПФ-Р1-0,5х3-Fe с
кареткой ККТ-1 |
ПФ-Р2-0,5х3-Fe с
кареткой ККТ-2 |
ПФ-Р3-0,5х2-Fe с
кареткой КСТ-1 |
ПФ-Р4-1х3-Fe или
ПФ-Р4-1х3-SS-NFM с кареткой ККЗ-4 |
ПФ-Р5-2х3-Fe с
кареткой ККТр-5 |
ПФ-Р6-1,5х3-Fe с
кареткой ККТр-6 |
ПФ-Р7-7-Fe или
ПФ-Р7-7-SS-NFM С кареткой ККЗ-7 |
| Метрическая резьба ГОСТ
9150-2002 ГОСТ 24705-2004 |
Шаг резьбы |
|
|
|
|
|
|
|
| От 1 до 2,5 мм |
|
|
• |
|
|
|
|
| От 2 до 3,5 мм |
• |
|
|
|
|
|
|
| От 4 до 8 мм |
|
• |
|
|
|
|
|
| Замковая резьба ГОСТ 631-75 |
Шаг 3,175 мм (треугольная закругленная) |
• |
|
|
• |
|
|
|
| Шаг 5,08 мм (трапецеидальная) |
|
|
|
|
• |
|
|
| Замковая резьба ГОСТ 28487-90 ГОСТ 50864-96 |
Форма профиля I, II, III,
IV, V, VI (угол профиля 60°) |
|
|
|
• |
|
|
|
| Замковая резьба ТУ 14-161-219-04
ТУ-1324-001-86528288-2010 |
З-81, З-83 (угол профиля
90°) |
|
|
|
|
|
|
• |
| Резьба обсадных и
насосно-компрессорных труб ГОС Р 53365-2009, ГОСТ 632-80, ГОСТ 633-80,
ГОСТ Р 52203-2004, ГОСТ Р 51906-2002 |
Шаг (тип) резьбы |
|
|
|
|
|
|
|
| 2,54 мм; 3,175
(треугольная закругленная) |
• |
|
|
|
|
|
|
| 4,233 мм (трапецеидальная) |
|
|
|
|
|
• |
|
| 5,08 мм (трапецеидальная) |
|
|
|
|
• |
|
|
| Трубопроводная
резьба ГОСТ Р 51906-2002 |
Шаг
резьбы |
|
|
|
|
|
|
|
| От
18 до 14 витков на 25,4 мм |
|
|
• |
|
|
|
|
| От
11,5 до 8 витков на 25,4 мм |
• |
|
|
|
|
|
|
| Трубная
дюймовая резьба ГОСТ 6211-80, ГОСТ 6357-81, ГОСТ 611-52 |
Шаг резьбы от
18 до 14 витков на 25,4 мм |
|
|
• |
|
|
|
|
Основные технические характеристики
| Тип преобразователя
и каретки |

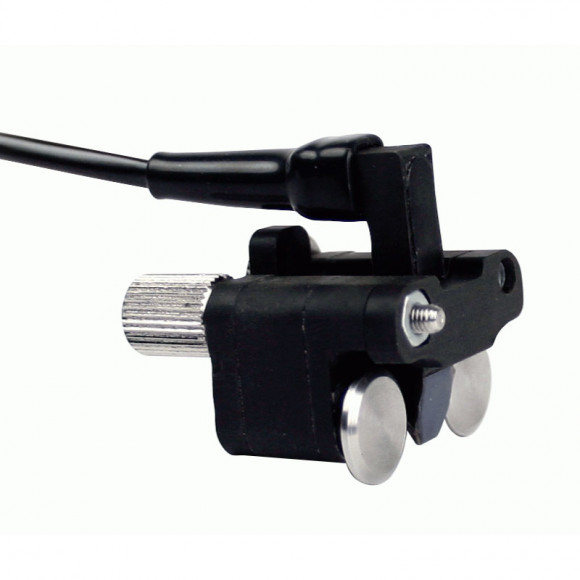

ПФ-Р1-0,5х3-Fe с
кареткой ККТ-1 |
ПФ-Р2-0,5х3-Fe с
кареткой ККТ-2 |
ПФ-Р3-0,5х2-Fe с
кареткой КСТ-1 |
ПФ-Р4-1х3-Fe с
кареткой ККЗ-4 |
ПФ-Р4-1х3-SS-NFM с
кареткой ККЗ-4 |
| Материал контролируемых объектов |
сталь ферромагнитная |
сталь ферромагнитная |
сталь ферромагнитная |
сталь ферромагнитная |
немагнитная сталь |
| Тип контролируемой резьбы |
треугольная и
треугольная закругленная с углом профиля 60° |
треугольная с углом профиля 60° |
треугольная с углом профиля 55°,
60° |
замковая резьба бурового оборудования, с
углом профиля 60 |
замковая резьба бурового оборудования, с
углом профиля 60 |
| Шаг контролируемой
резьбы |
от 1,4 мм до 3,5 мм |
от 4 мм до 8 мм |
от 1 мм до 2,5 мм |
от 3,175 мм до 6,35 мм |
от 3,175 мм до 6,35 мм |
| Минимальный диаметр контролируемой наружной
резьбы |
20 мм |
36 мм |
15 мм |
30 мм |
30 мм |
| Минимальный диаметр контролируемой внутренней
резьбы |
39 мм |
53 мм |
20 мм |
61 мм |
61 мм |
| Минимальная длина контролируемой резьбы |
10 мм |
15 мм |
10 мм |
30 мм |
30 мм |
| Протяженность зоны контроля |
3 |
3 |
2 |
3 |
3 |
| Диапазон допускаемого
зазора между преобразователем и резьбой |
0…0,75 мм |
0…0,75 мм |
0…0,3 мм |
0…0,75 мм |
0…0,75 мм |
| Минимальный обнаруживаемый
дефект |
0,1 мм |
0,1 мм |
0,1 мм |
0,1 мм |
0,1 мм |
| Диапазон измерения глубины
трещины |
0,3…2,0 мм |
0,3…2,0 мм |
0,3…2,0 мм |
0,3…2,0 мм |
0,3…2,0 мм |
| Погрешность измерения
глубины трещины |
15%+0,15 мм |
15%+0,15 мм |
15%+0,15 мм |
15%+0,15 мм |
15%+0,1 мм |
| Основной контрольный
образец |
КО-56Н-3Т-3 |
КО-90Н-4Т-3 |
КО-20Н-1,5Т-3 |
КО-102Н-IV-3 |
КО-102Н-IV-4 |
| Тип преобразователя
и каретки |
ПФ-Р5-2х3-Fe с
кареткой ККТр-5 |
ПФ-Р6-1,5х3-Fe с
кареткой ККТр-6 |
ПФ-Р7-7-Fe с
кареткой ККЗ-7 |
ПФ-Р7-7-SS-NFM с
кареткой ККЗ-7 |
| Материал контролируемых объектов |
сталь ферромагнитная |
сталь ферромагнитная |
сталь ферромагнитная |
сталь немагнитная |
| Тип контролируемой резьбы |
трапецеидальная |
трапецеидальная |
замковая резьба бурового оборудования с углом
профиля 90° |
замковая резьба бурового оборудования с углом
профиля 90° |
| Шаг контролируемой
резьбы |
5,08 мм |
4,233 мм |
8,4667 мм |
8,4667 мм |
| Минимальный диаметр контролируемой наружной
резьбы |
30 мм |
30 мм |
36 мм |
36 мм |
| Минимальный диаметр контролируемой внутренней
резьбы |
60 мм |
60 мм |
60 мм |
60 мм |
| Минимальная длина контролируемой резьбы |
30 мм |
30 мм |
30 мм |
30 мм |
| Протяженность зоны контроля |
3 |
3 |
7 |
7 |
| Диапазон допускаемого
зазора между преобразователем и резьбой |
0…0,75 мм |
0…0,75 мм |
0…0,75 мм |
0…0,75 мм |
| Минимальный обнаруживаемый
дефект |
0,1 мм |
0,1 мм |
0,1 мм |
0,1 мм |
| Диапазон измерения глубины
трещины |
0,3…2,0 мм |
0,3…2,0 мм |
0,3…2,0 мм |
0,3…2,0 мм |
| Погрешность измерения
глубины трещины |
15%+0,15 мм |
15%+0,15 мм |
15%+0,15 мм |
15%+0,1 мм |
| Основной контрольный
образец |
КО-114Н-5,08Тр-3 |
КО-73Н-4,233Тр-3 |
КО-83Н-8,4667-3 |
КО-83Н-8,4667-4 |
Примечание:
В данной таблице приведены минимальные диаметры контролируемой резьбы
при контроле без использования сканеров. При использовании сканеров
накладываются дополнительные ограничения, указанные в таблице
«Технические характеристики сканеров». |
